本次给大家介绍一些吉他结构方面深入一些的内容，主要涉及到琴颈角度设计，如何重置吉他琴颈改变角度，以及对演奏性上的影响。

我们经常遇到吉他难弹，弦距高的情况，很多情况下，只需要一些基本的调整，比如打磨上下弦枕，调节琴颈曲度等就可以解决，也有些时候，这些基本调整已经无法解决高弦距的问题了，比如说下弦枕已经磨的非常多，基本快和琴码在同一水平面上了，但是弦距还是很高，这时就要检查下琴颈角度是不是有问题了。

这次送来的吉他是一把马丁00018GE，琴买来只有半年多，但是弦距特别高也无法通过简单调整有效解决，那我们检查下琴颈角度是否发生了改变，这是MARTIN GIBSON等采用燕尾榫DOVE-TAIL琴颈接合方式的琴的常见问题。

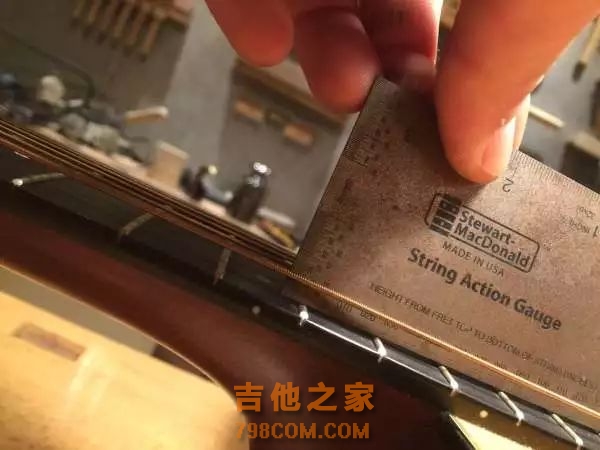

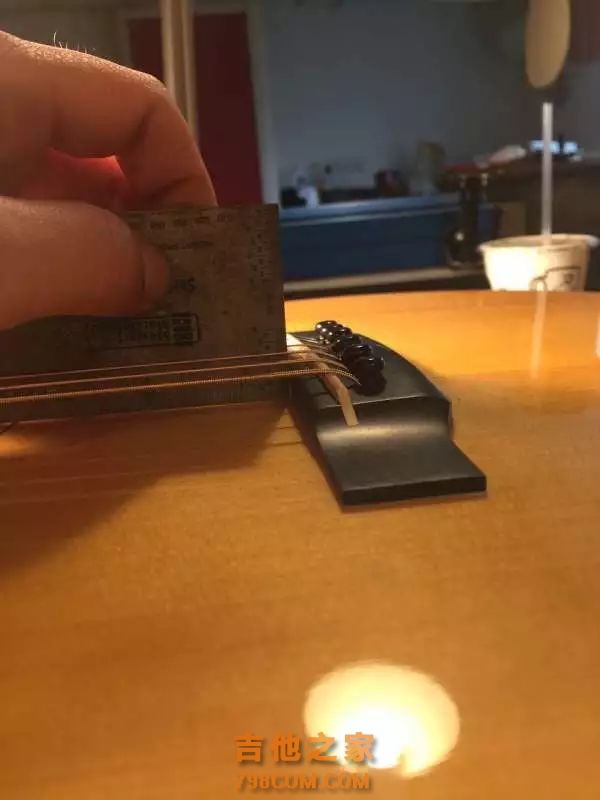

12品弦距超高，5/32"以上了，并且琴颈大体曲度没有问题，并且下弦枕看起来也不高，那么这时很可能是琴颈角度问题，我们可以通过2个办法来确认是不是这里的问题。

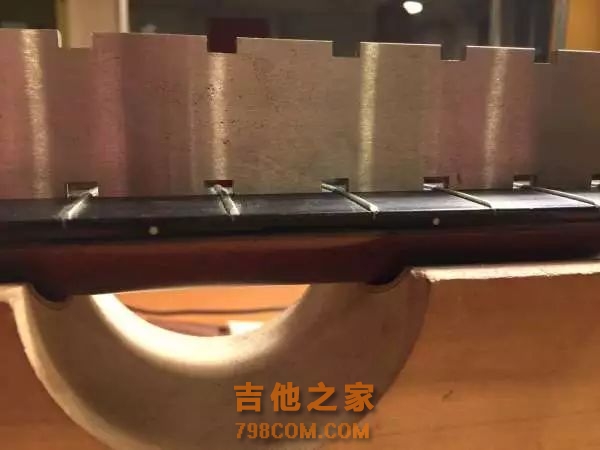

第一个要检查的，是琴颈在0-14品的位置是否可以调的很平直（如果是12品接柄就是看到12品），如果从琴头到14品都很平，但是在接柄的位置附近，比如12-15有一个明显的角度变化，一般都是这里凹下去，那么就很可能是琴颈角度发生了改变，但是还有一种可能是指板打磨的不平整，相对在大品牌琴里面基本不会出现。

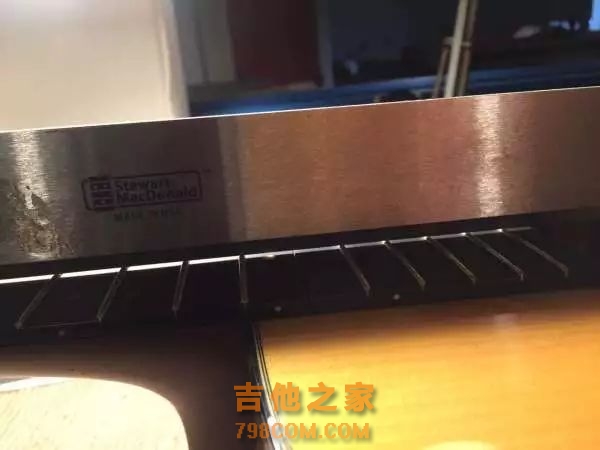

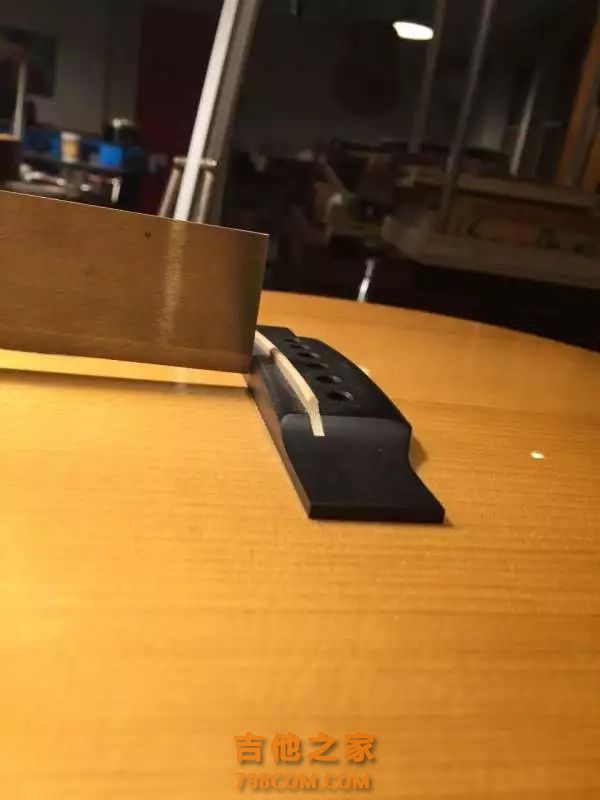

第二个方法，就是之前检查了琴颈上面的指板，整体从琴头到最后20品左右都是比较直的情况，可以拿直尺检查下指板的延伸线一直到琴码的位置，一般的琴，这条线都是和琴码顶面持平或稍高一点点，如果低于琴码顶面，那琴颈角度也一定有问题。

比如这把琴大概是这样，再加上之前做基本调整检查时得到的信息（曲度正常，上下弦枕高度合适，弦距还是超高），可以判断这把琴需要做重置琴颈来重新调整角度了。

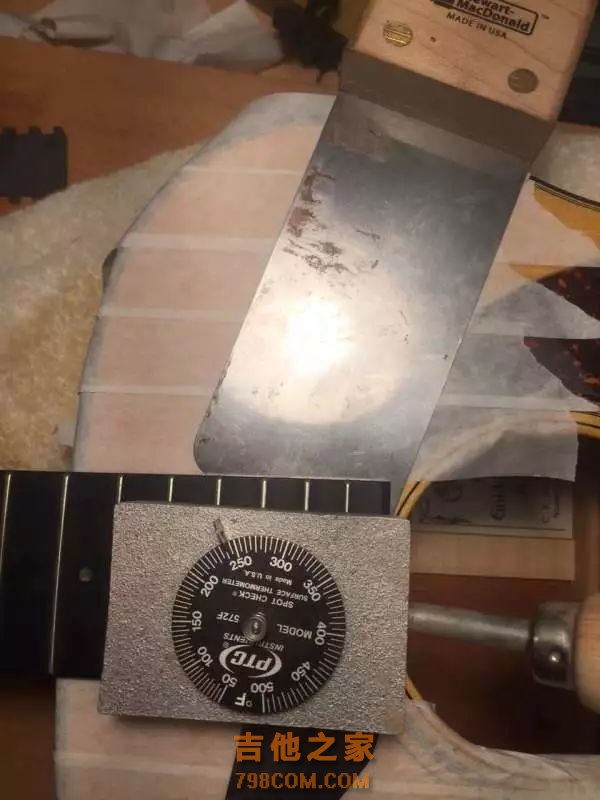

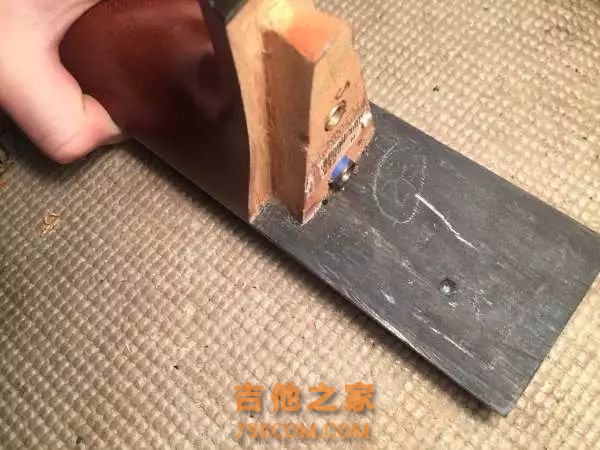

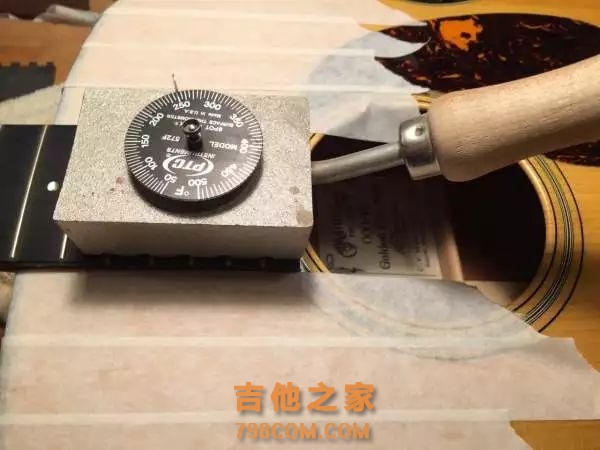

要把琴颈拆下来，首先需要把指板粘合到面板上面的部分分开，先加热，然后铲刀铲开。

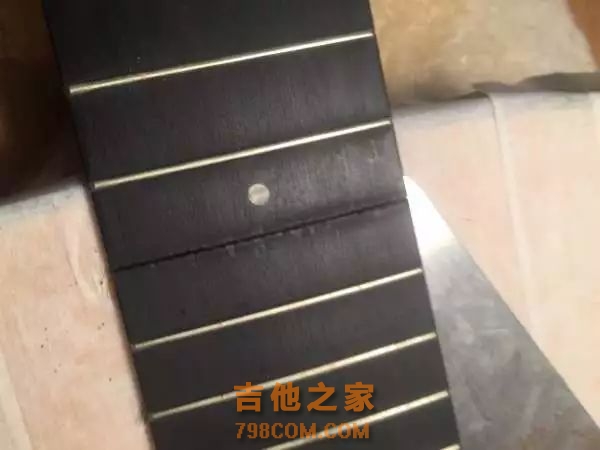

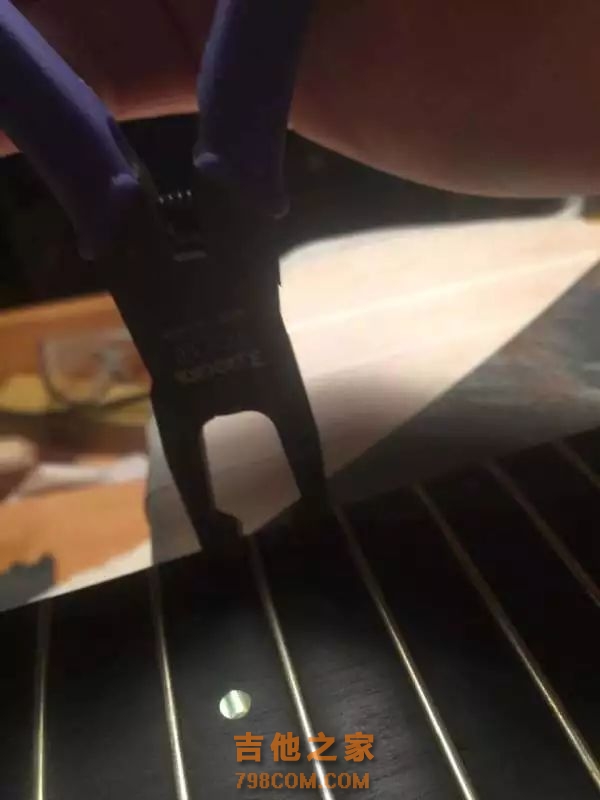

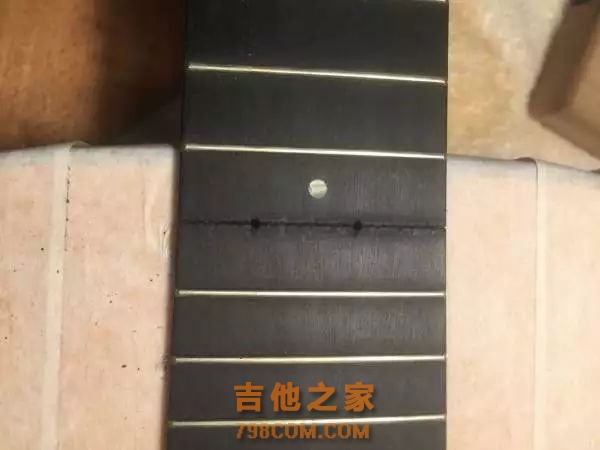

然后要把15品的品丝去除，这里钻两个孔，接下来要用到

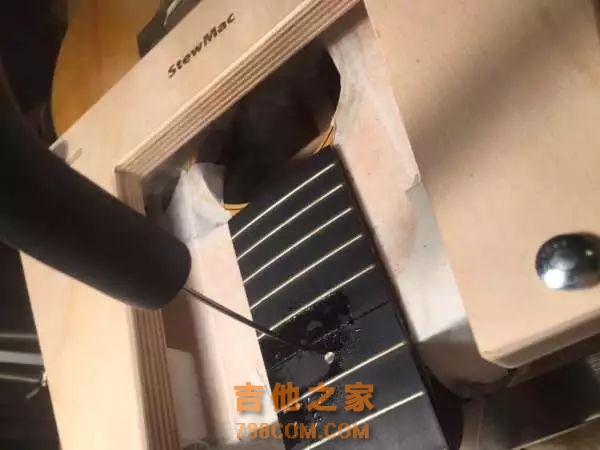

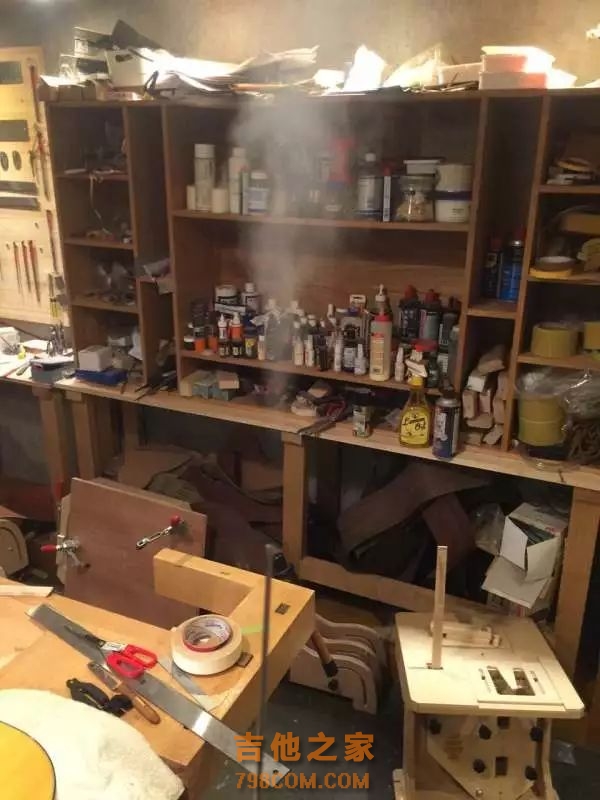

由于拆掉琴颈，需要高温加热榫头部位的胶，这两个孔洞就是一会加热时伸入工具的。榫头和榫眼在内部，一般的加热方式没办法加热到那个部位，所以采用输送蒸汽到里面来加热。用咖啡机产生蒸汽，然后拿专门的管线和针头插进钻的孔。

蒸汽从一个孔洞进，从另一个孔出，不然里面会积大量的水，这样加热来软化胶水，这个架子下面顶住琴踵，加热后慢慢顶出，就可以把琴颈拿下来。

拿下来了。但是正常的操作，整个过程是比较慢的，需要逐渐加力顶出琴颈，但是这次操作，加热后稍一用力，整个琴颈就全部下来了。这说明，之前整个燕尾榫的咬合是不紧密的，所以才发生了角度的变化。

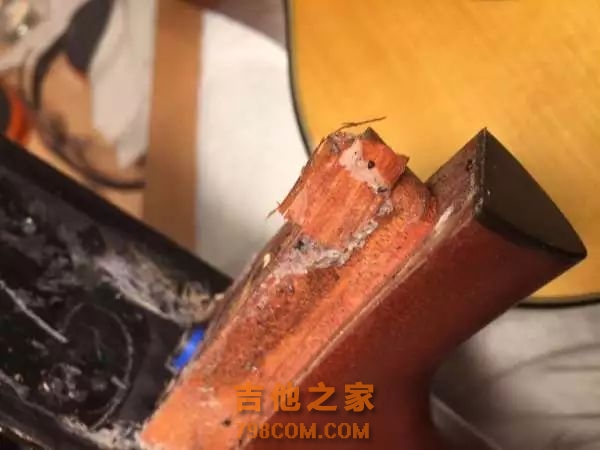

然后，里面有很多的垫片。

正常的马丁吉他，如果经常演奏，需要二三十年才需要做重置琴颈，那时的角度变化，也并不是榫的接合部位开了，而是整个琴体的肩部由于长时间的拉力整体产生了形变，而接榫部分还是完好无损的，正好像我们那么多木质古建筑，全部用榫接的方式这么多年也没有问题，非常可靠。

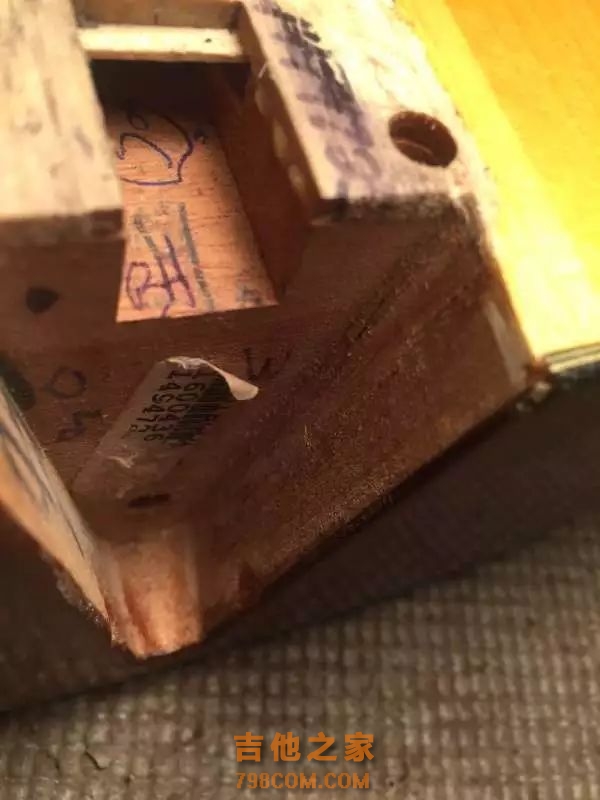

由于工厂琴是大批量生产，都是分别制作很多琴颈和琴体，然后匹配在一起的时候是很难做到严丝合缝的，这时就需要用到垫片来紧固接合，这样做毕竟有不良影响，看上面琴颈的榫头部分，只有深色的部位是和琴体有良好的胶合，其他大多数区域是没有接触到的。最好的方式还是每把琴一对一的处理，做到严丝合缝的接合。

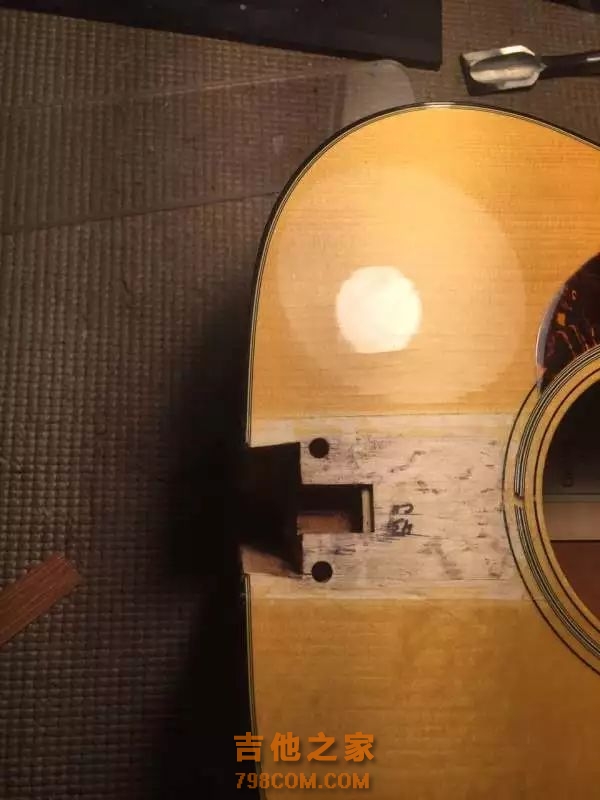

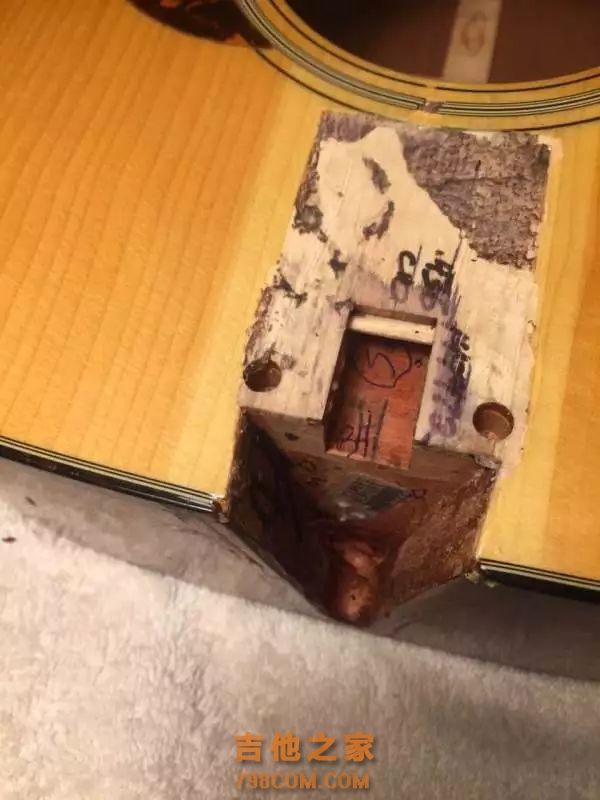

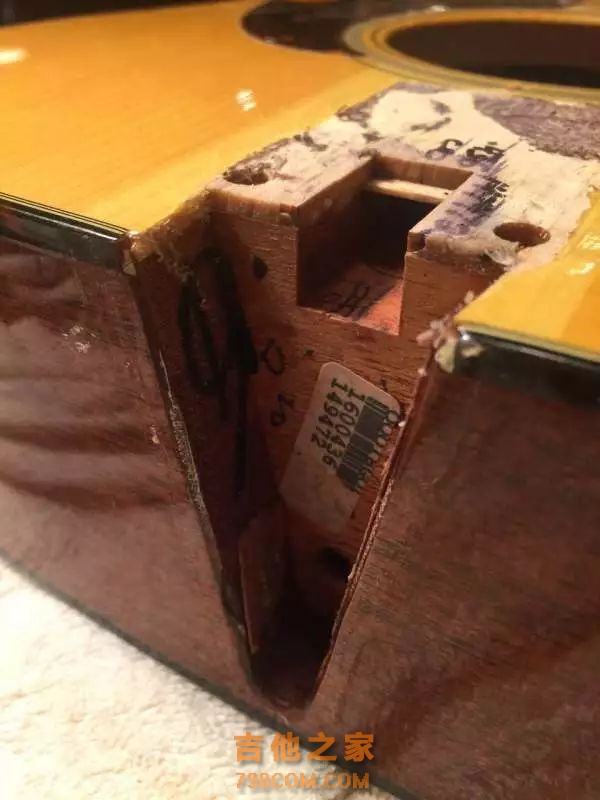

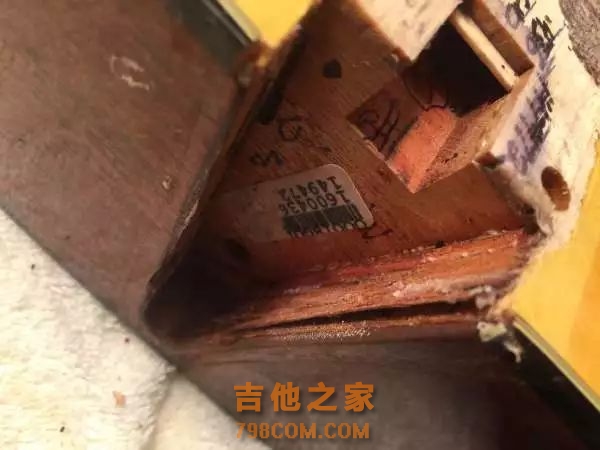

取下了琴颈，需要先清理干净之前的残胶和多余的垫片

然后开始修正琴颈角度，正常的角度是在1~3度之间，具体取决于面板拱面的几何参数，以及琴颈与琴体的匹配程度，最终的目的是为了上好琴弦之后，琴弦距离面板的高度合适，提供正常范围内的扭力，同时获得合理范围的弦距高度，这两个数值出现了偏差，会对音色和手感造成严重影响，更细致的内容太多，以后在制琴部分再详细介绍。

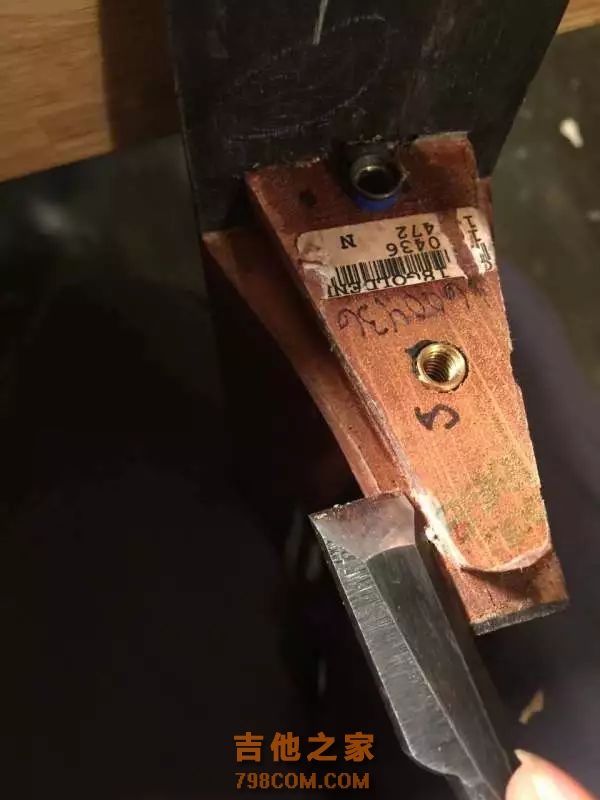

我们修整琴颈角度需要打磨琴踵跟部，可以用凿子，也可以直接用砂纸打磨。

过程中不断修整后插上琴体重新检查角度是否合适，最后打磨好边缘，以使装好琴颈后和琴体侧板之间没有缝隙。

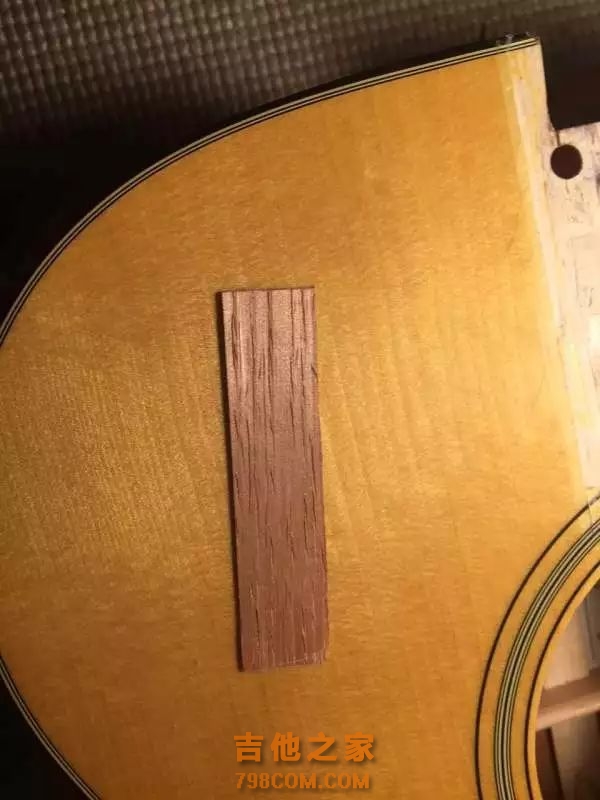

由于我们往回修整了角度，也就是说榫头现在会下沉到琴体里更深的位置，那么一定会接合不严密，所以需要重新制作合适的垫片。选用和琴颈一样材质的木头。

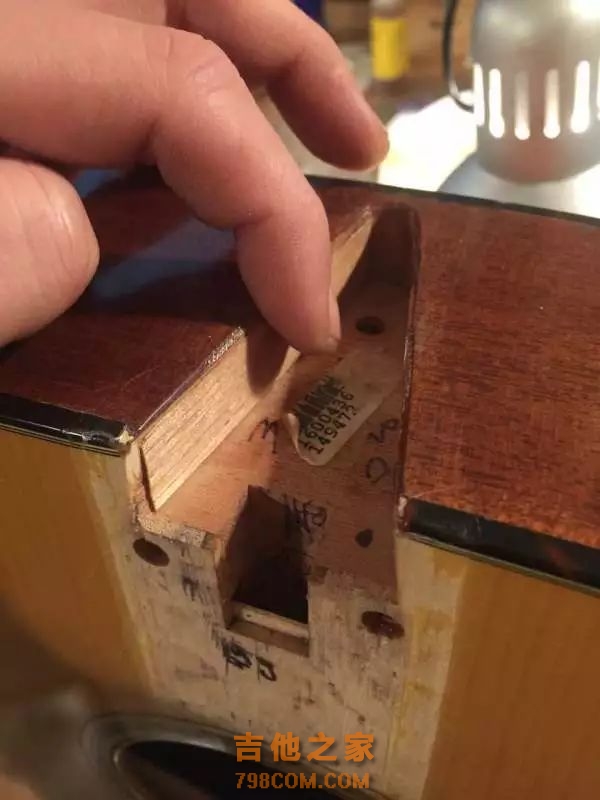

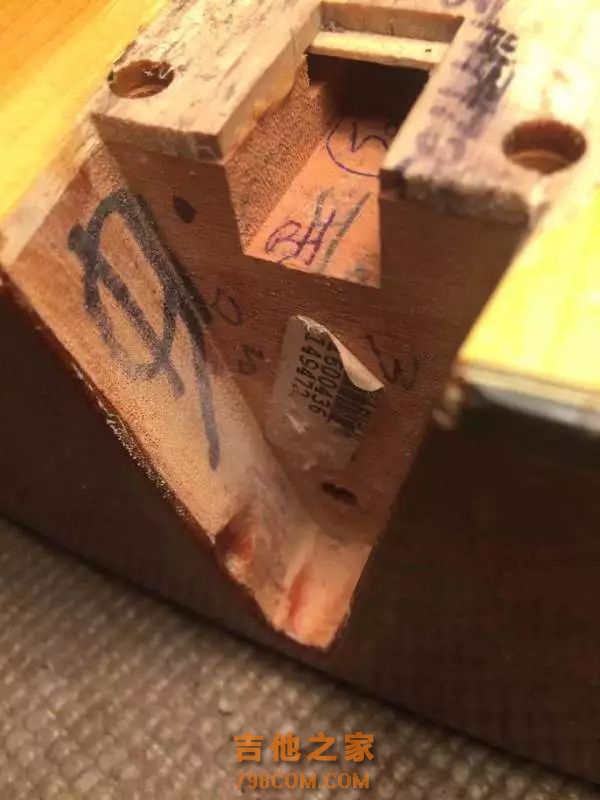

这里看到还是工厂琴的通病，大片面积的漆没有去处，木头和木头的接合变少，需要去处打磨干净。

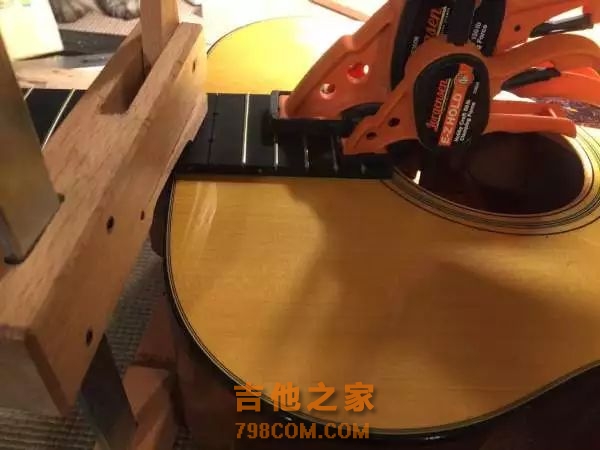

最后再细致的检查一遍关键要素，琴颈角度是否合适，琴颈中线是否和琴体中线一致，琴颈两侧是否沿中线扭曲，和侧板接合处是否严密，指板与面板接合是否严密，所有需要胶合部位是否清理干净等，一切就绪后就可以正式粘合了。

粘合好后，重新安装15品的品丝并且打磨，然后检查各项指标是否合适。

先看琴颈中线和琴体中线有没有重合

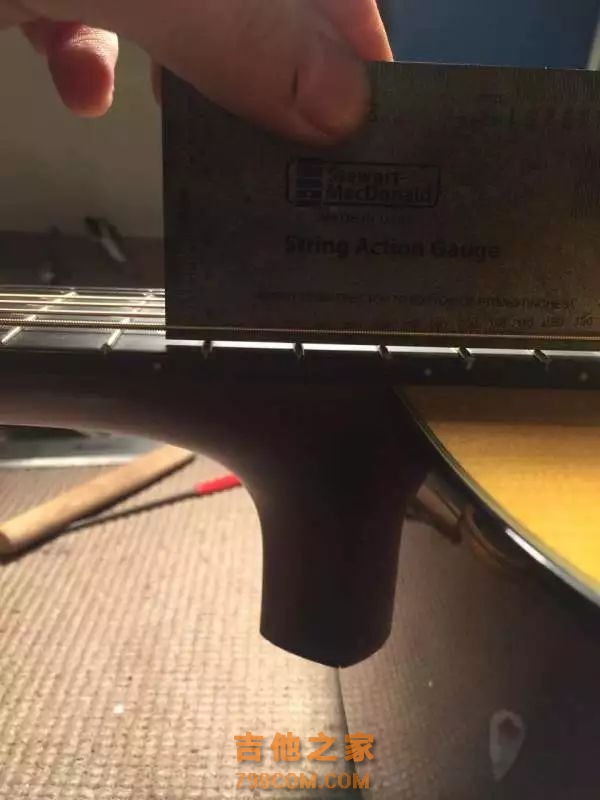

中线没问题。上了琴弦调好音，看琴弦高度理面板距离，比较合理的范围是11.5~13.5MM，能提供适当的扭矩，比较标准的是12.5~13MM。

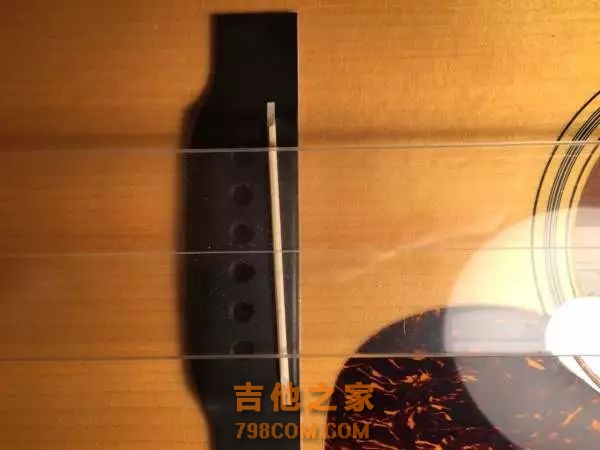

现在的琴弦高度也非常舒服了

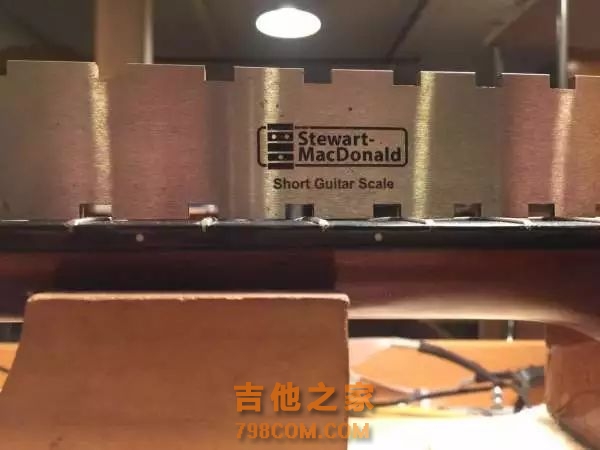

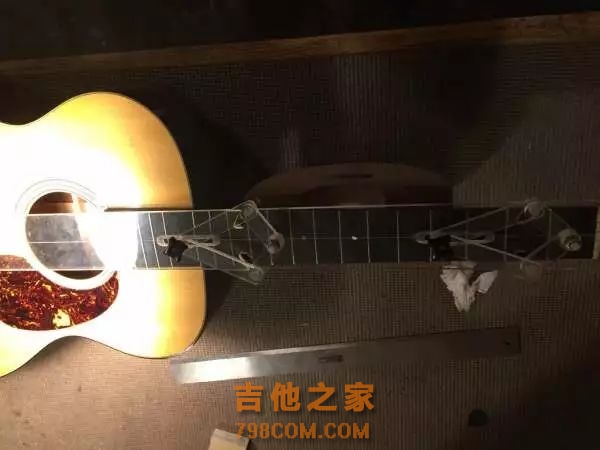

之前这里的下凹也没有了

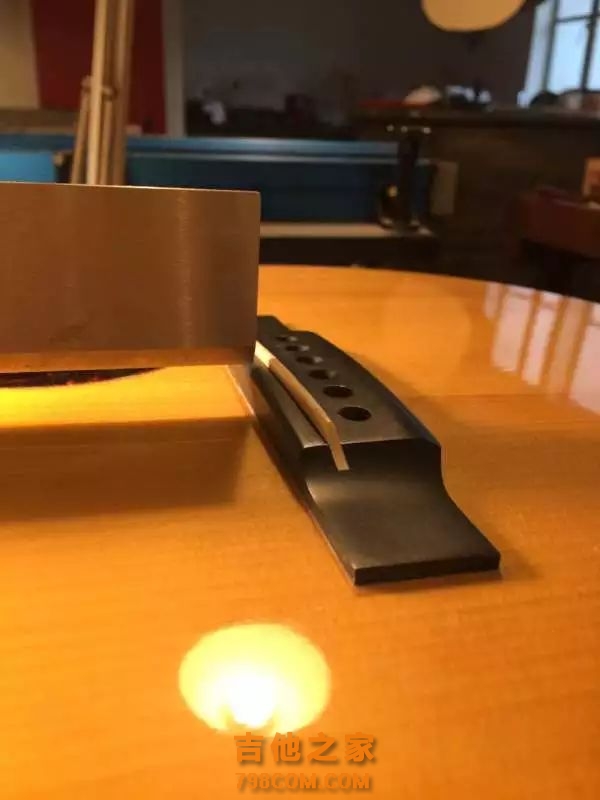

延伸线在琴码的顶面上

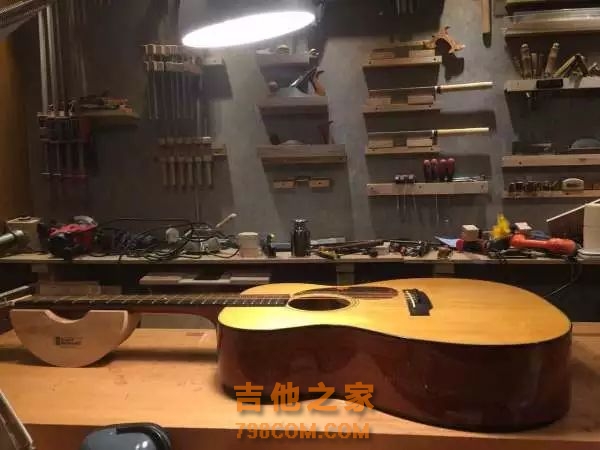

一切就绪，又可以浪了。
